弹簧圆锥破碎机

弹簧圆锥破碎机介绍-弹簧圆锥破碎机的机型和性能-圆锥破碎机的主要构件-圆锥破碎机的使用与维护
弹簧圆锥破碎机介绍
    弹簧圆锥破碎机源于19世纪90年代,弹簧圆锥破碎机也叫CS圆锥破。黎明重工科技生产的弹簧圆锥破碎机与CS圆锥破相当。无论是基本参数还是性能,都与国际水平不逞多让。
弹簧圆锥破碎机的机型和性能
    弹簧圆锥破碎机是由机架,传送部,偏心轴套部,动锥部,调整部,保险部,防尘装置和润滑装置组成的。机架是整个圆锥破的主体,所有部件都装在机架上,它被四个地脚螺栓固定在基础上。传送轴部分装在机架传动轴箱里,它的前段小锥齿轮和偏心轴套上的大锥齿轮相啮合。其另一端借皮带轮和皮带与电动机相连接。圆锥破碎机传动轴轴承有滚动轴承也有滑动轴承。国内一般都采用滑动轴承。当轴承制造质量,装配与润滑都很好时,滑动轴承工作效果很好,寿命也比较长,又便于维修。
    偏心轴套部分是由铸铁的偏心轴套,大锥齿轮和锥衬套组成。动锥部分由驱体和主轴组成,用热压配合装配在一起。一般弹簧圆锥破碎机都装有分矿盘,它的作用是使矿石能沿破碎腔圆周方向较均匀分布。
    调整环部分也是一个定锥体,其外圆锥表面有锯齿形螺纹,而内部锥体上有缺口。调整环可用来调节排矿口的大小。
圆锥破碎机的传动轴承,止推盘,锥衬套与主轴,直衬套与偏心轴套,两锥齿轮以及球面轴承的表面,是相对运动的摩擦表面。为了****破碎机正常运转,各摩擦表面必须要很好的润滑和防尘。此外,为了****各个传动件的安全,还应设有保险装置。
中细碎圆锥破碎机比粗碎圆锥破碎机产生灰尘更加严重,因此要求它有完善的防尘装置,目前弹簧圆锥破碎机一般采用水封防尘装置。防尘水从水管进入沟槽,充满后从排水管口流走,同时把落入水中的灰尘带走。传动轴承的是采用另一条单独的油路给油和排油进行循环润滑。
    弹簧圆锥破碎机的保险装置是装在机架上的一圈弹簧,当不能破碎的物料进入破碎腔时,力求使定锥与支撑环向上抬起,并压缩弹簧,以增大动锥与定锥衬板表面间的距离,使不能破碎的物料经排矿口排出,而保护破碎机不受损坏,然后支撑环和调整环借弹簧的张力恢复原位。这样,就能从一定程度上****破碎机的安全。
    当圆锥破在负荷下停车时,通常残留在破碎腔内的矿石必须清除后方能重新启动破碎机。液压清腔系统由电动机,油泵,邮箱,清腔千斤顶以及管路,控制阀,控制表等组成。当清腔时,液压油经油泵,阀和管理进入液压千斤顶中,使活塞伸出,通过推杆将支撑缸顶离与下架相接触的锥面,使衬板间间隙增大,卸掉了楔紧物料的压力,物料便可以畅通无阻的通过破碎腔活易于进入人工清理,应该注意,当顶起支撑环后,必须将安全挡块塞入支撑环与机架之间方能进行清腔工作,否则会产生安全事故。
圆锥破碎机的主要构件
1.分矿盘与接矿漏斗
矿石从晃动的分矿盘落下时,不允许矿石直接落入给矿口中,而使其落到接矿漏斗上。分矿盘的高度,从它的顶面到动锥球面中心的距离,一般为400-650mm。对于中碎机,分矿盘与定锥形成的空间不应影响矿石进入给矿口,更不能产生大块矿石楔在此空间的现象。接矿漏斗的锥角按下述要求确定:应使落到接矿漏斗斜面上的矿石,能沿斜面顺利地滑到动锥上不的衬板上,其下滑的速度足够使其越过张开的给矿口,然后调转方向缓慢地滑向给矿口。
2.给矿口和排矿口的宽度:
圆锥破碎机给矿口的宽度,用动锥接近定锥时,两椎体的上端距离表示。排矿口宽度,用动锥靠近定锥时,两椎体下端的距离表示。排矿口宽度取决于所要求的产品粒度。对于每一种破碎机,排矿口的值都有一定范围,以供破碎各种硬度矿石的需要。在使用中碎机时,决定排矿口宽度,就必须要考虑产品中大颗粒对细碎机给矿粒度的影响,这主要是中碎机一般不设检查筛分。由于细碎机一般都有检查筛分,它的排矿口宽度平常就应等于所要求的产品粒度,而不必考虑产品的过大颗粒影响。
3.啮角:
动锥和定锥衬板之间的夹角成为啮角,它的作用是****破碎腔两衬板有效地咬住矿石,不许向上滑动。 啮角过大,矿石将在破碎腔内打滑,降低生产能力,增加衬板磨损和电能消耗,啮角太小,则破碎腔过长,增加破碎机的高度。
4.偏心距、动锥摆动行程:
偏心距也叫偏心半径,偏心距的大小,从球面中心到各个不同水平面都不同,一般所谓偏心距系指的是排矿口平面内的动锥轴线的摆动距离,动锥转一周,整个摆动距离为两倍的偏心半径。摆动行程和偏心度随着机型的不同而不同,如弹簧机和单缸机
5.破碎腔平行区:
破碎腔的平行区也称为平行带。为了****破碎产品达到一定的细度和均匀度,中细碎机,在破碎腔下部有一段平行区。若平行区过长,与同规格破碎机在相同条件下比较,处理能力减少,而且随衬板磨损,平行区越来越长,易使破碎机产生堵塞,增加能耗。由于平行区越长磨损越不均匀,使产品粒度更加不均匀。从受力情况来说,平行区缩短使破碎粒下移,能改善主轴受力情况。但平行区过短,会导致产品中合格品含量下降。目前,圆锥破碎机向着大功率,高能化方向发展,特别是超细碎破碎机。因此,这种圆锥破的主轴受力很大,必须大大的提高它的强度。由于超细碎高能破碎机功率很大,因此要求主轴必须有很高的强度,除加粗主轴之外,为了****整机外型尺寸又不大,采用了锥体与主轴为一个整体的空心主轴,其下部分为一个圆柱形筒体,其内径很大,从而大大地增加了主轴强度而不增加机体外型尺寸。这是高能破碎机发展的一个突出特点,与其配合的偏心轴套结构也做了相应的变动。

圆锥破碎机稳定性分析
    所谓破碎机动锥稳定性,就是指动锥是否翻到,如果翻到了就是失稳;不翻到就是稳定。若动锥翻到,主轴卡在偏心轴套里,此时动锥相对自转转速等于零并跟着偏心轴套一起转动,转的非常快,这种动锥失稳现象一般称之为“飞车”现象;若动锥倾翻但不严重,动锥仍能做相对自转,但其****自转转速超过操作规程所规定的转速范围,也是动锥失稳现象。因此,从广义概念上讲,圆锥破碎机动锥稳定性应该指的是动锥稳定运转而言,凡是不能****动锥在限定转速范围内稳定运转的现象,均可称为失稳。圆锥破碎机动锥失稳会使破碎机产生严重事故。
圆锥破碎机主要磨损件与损坏
    圆锥破碎机主要件的磨损情况或者说它的接触印痕,能够**真实的反映它的受力情况,反映检修和安装质量对它的影响。分析磨损情况,从中可以找出磨损特征和磨损规律,指导设计工作,掌握磨损情况和接触印痕又是分析故障**根本的依据;从中还可以找到改进检修工作方法。掌握磨损情况和接触印痕又是分析故障**根本的依据。

圆锥破碎机的使用与维护
一、圆锥破碎机操作:
1. 开车前的准备:开车前一定要做好准备工作,如检查破碎腔中有无物料活铁块;查看电气连接装置各信号以及仪表装置;检查排料口大小;检查油位、油温及调整环缩紧装置等,各项完毕并确信无误方可启动破碎机。
2. 破碎机启动与停车:首先开动油泵,检查油压,油温,油量是否在规定范围后,开动油泵3-5分钟,待一切正常,再按照规定发出开车信号,然后启动破碎机。停车时,先停给料机,待破碎腔内物料完全排出后,再停止破碎机,油泵和排料输送机。
二、圆锥破碎机维护:
圆锥破碎机进入正常运转后,工作人员也必须常观察给料与排料情况。给料不能有过大料块和排料粒度必须达到要求,否则调整排料口大小。
要时时注意观察各种仪表显示情况是否正常,并注意破碎机各个主要件是否有松动,密封防尘装置以及破碎机运转声音是否正常等。

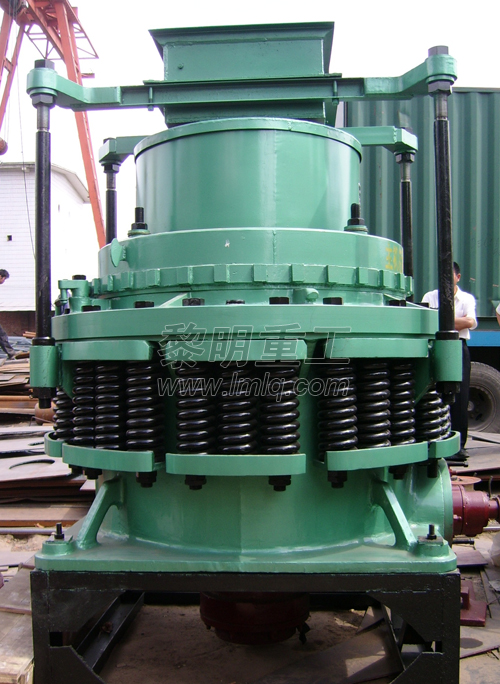

黎明重工科技弹簧圆锥破碎机
黎明重工科技弹簧圆锥破碎机成品图
