HCS****圆锥破碎机

圆锥破碎机特点-圆锥破碎机适用范围-圆锥破碎机图片-圆锥破碎机适用范围-圆锥破碎机结构-圆锥破碎机工作原理
一、****液压圆锥破碎机的特点
HCS90型****圆锥破碎机是黎明重工科技引进美国技术、结合中国金属材料的性能为满足发展中国家的需求而设计的一种****率破碎机。它具有如下特点:
1、****率:该机主轴上下两端均有支撑,能承受更大的破碎力和更大的冲程,加上与层压原理相适应的特殊破碎腔形,使该机具有更高的破碎效率。
2、生产能力大:该机将破碎冲程、破碎速度以及破碎腔形状的****组合设计,使该机在动锥大端直径相同的情况下,比老式弹簧圆锥破的产量高35%~60%。
3、高质量的石子:该机采用特有的破碎腔形以及层压破碎原理,产生颗粒间的破碎作用,从而使成品中立方体所占的比例明显增高,针片状石子减少,粒级更为均匀。 多种腔形的中细破碎,仅仅更换定锥既可实现。
4、双保险控制的液压与润滑系统,可确保该机的过载保护与良好的轴承润滑。
5、易于维修:该机结构简单而紧凑,维修方便快捷。
二、****液压圆锥破碎机的用途与适用范围
HCS90圆锥破碎机广泛应用于金属矿山、冶金工业、化学工业、建筑工业、水泥工业及砂石行业等。适用于中、细碎普氏硬度f=5-16的各种矿山和岩石,如铁矿石、有色金属矿石、花岗岩、石灰岩、石英岩、沙岩、鹅卵石等。
****液压圆锥破系列是黎明重工科技结合单缸液压圆锥破与PYY圆锥破,采用了****的设计理念,经优化设计而成的新型圆锥破,由于采用了较佳的破碎频率和偏心距,使破碎产量中细粒级含量更高,小于闭口边排料口粒的含量可达80%,这样能显著地提高后续工序的处理能力,降低总能能耗。
高性能破碎腔行与高破碎频率的圆满结合,是的****液压圆锥破碎处理能力大大提高,又由于采用了层压破碎原理,故破碎产品多为立方结构,极大程度减少针片状物料。****液压圆锥破结构简单,便于操作,维护,排料口调整方便快捷,检修时省时省力,特别是衬板易于快速更换,减少了停机时间。****液压圆锥破性能可靠,操作方便。
由于进行了优化设计,并对破碎机进行液压保护,其设备故障率大大降低,在正常使用情况下,设备无故障运行率将超过85%。

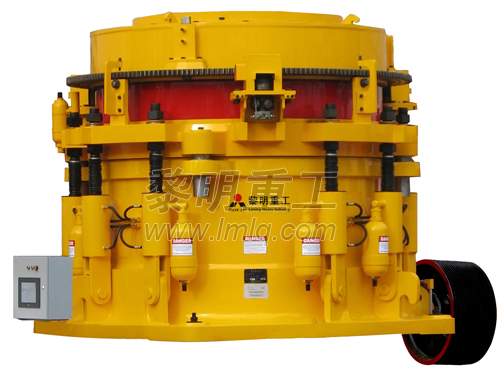

圆锥破碎机成品
圆锥破碎机成品展示

三、****液压圆锥破碎机的主要适用范围

主机主要技术参数:

2、****液压圆锥破碎机的液压系统参数


油泵电机功率(Kw)

1.5

油泵公称压力(MPa)

16

油箱容积(L)

100

3、润滑系统参数


油泵电机功率(Kw)

2.2

油泵公称压力(MPa)

1.0

油箱容积(L)

800

4、****液压圆锥破碎机的生产能力
①A型破碎腔


排料口(mm)

16

18

22

28

产量(t/h)

65-75

70-85

85-105

110-130

②B型破碎腔


排料口(mm)

11

13

16

20

产量(t/h)

45-55

55-65

65-75

80-100

③C型破碎腔


排料口(mm)

9

11

13

16

产量(t/h)

25-35

40-50

50-60

60-70

④D型破碎腔


排料口(mm)

6

7

8

10

产量(t/h)

20-25

25-30

30-35

35-45

注:****液压圆锥破碎机的生产能力以本地石英石破碎测得。破碎能力受多种因素影响,如原料的硬度、湿度、粒度搭配、操作方法、排料口大小等。因此该表生产能力仅供参考。

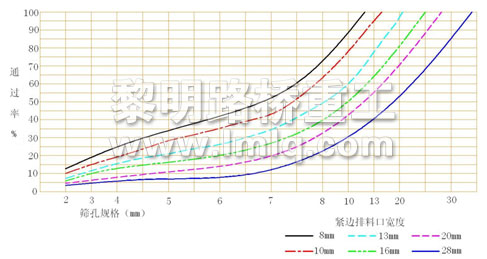

四、****液压圆锥破碎机的粒度分布曲线见图一

五、****液压圆锥破碎机的主要结构

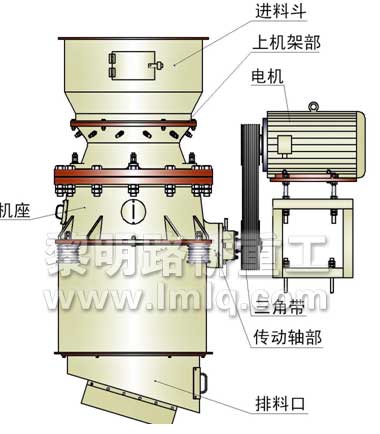

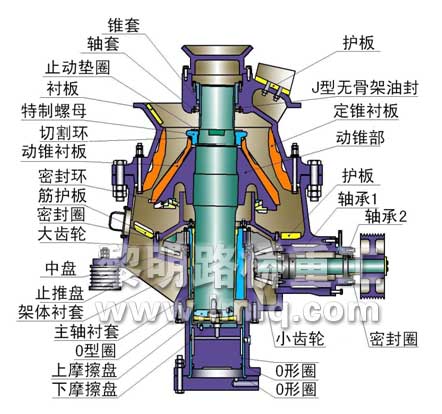

HCS90****圆锥破碎机主要结构(见图二、图三)包括进料斗、上机架部、动锥部、机座、排料斗、传动轴、三角带、电机等,辅助装置有液压润滑站、电控柜等。
圆锥破碎机结构图

六、****液压圆锥破碎机的工作原理

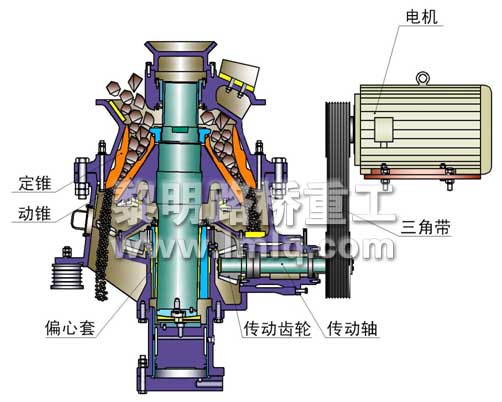

如图四所示。工作时,电机通过三角带、传动轴、传动齿轮带动偏心套旋转,动锥在偏心套作用下做旋摆运动,使动锥和定锥时而靠近时而偏离。物料在破碎腔内不断受到挤压、冲击而破碎,破碎的物料从下部排出。
****液压圆锥破碎机的工作原理图

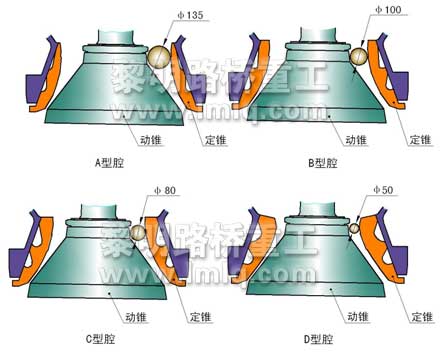

七、HCS****液压圆锥破碎机破碎腔选择
破碎腔型有四种,A型腔为中碎,B型腔为中细碎,C型腔为细碎,D型腔为特细碎。用户可根据需要选择。


如需帮助请致电:0371-67981522、67989575、67989591,黎明重工科技旨在为您提供更好的产品及**为经济合理的解决方案,我们的技术专家随时为您提供技术帮助,并希望与您建立长期的、追求更高价值的合作关系!
